Mesin Frais



Pengerjaan mekanis logam biasanya digunakan untuk pengerjaan lanjutan maupun pengerjaan finishing, sehingga dalam pengerjaan mekanis dikenal beberapa prinsip pengerjaan, salah satunya adalah pengerjaan perataan permukaan dengan menggunakan mesin Frais atau biasa juga disebut mesin Milling.

Mesin milling adalah mesin yang paling mampu melakukan banyak tugas bila dibandingkan dengan mesin perkakas yang lain. Hal ini disebabkan karena selain mampu memesin permukaan datar maupun berlekuk dengan penyelesaian dan ketelitian istimewa, juga berguna untuk menghaluskan atau meratakan benda kerja sesuai dengan dimensi yang dikehendaki.

Mesin milling dapat menghasilkan permukaan bidang rata yang cukup halus, tetapi proses ini membutuhkan pelumas berupa oli yang berguna untuk pendingin mata milling agar tidak cepat aus.

Proses pemesinan frais (milling) adalah proses penyayatan benda kerja menggunakan alat potong dengan mata potong jamak yang berputar. Proses penyayatan dengan gigi potong yang banyak yang mengitari pisau ini bisa menghasilkan proses pemesinan lebih cepat. Permukaan yang disayat bisa berbentuk datar, menyudut, atau melengkung. Permukaan benda kerja bisa juga berbentuk kombinasi dari beberapa bentuk. Mesin (Gambar 2.1.) yang digunakan untuk memegang benda kerja, memutar pisau, dan penyayatannya disebut Mesin Frais (Milling Machine).












Gambar 2 1. Skematik dari gerakan-gerakan dan komponen-komponen dari (a) Mesin Frais vertical tipe column and knee, dan (b) Mesin Frais horizontal tipe column and knee.

Mesin Frais (Gambar 2.2.) ada yang dikendalikan secara mekanis (konvensional manual) dan ada yang dengan bantuan CNC. Mesin konvensional manual posisi spindelnya ada dua macam yaitu horizontal dan vertical. Sedangkan Mesin Frais dengan kendali CNC hampir semuanya adalah Mesin Frais vertical.
A. Klasifikasi Proses Frais
Proses frais dapat diklasifikasikan dalam tiga jenis. Klasifikasi ini berdasarkan jenis pisau, arah penyayatan, dan posisi relatif pisau terhadap benda kerja (Gambar 2.3).
Gambar 2.3. Tiga klasifikasi proses frais : (a) Frais periperal (slab milling), (b) frais muka (face milling), dan (c) frais jari (end milling).
1. Frais Periperal (Slab Milling)
Proses frais ini disebut juga slab milling, permukaan yang difrais dihasilkan oleh gigi pisau yang terletak pada permukaan luar badan alat potongnya. Sumbu dari putaran pisau biasanya pada bidang yang sejajar dengan permukaan benda kerja yang disayat.
2. Frais Muka (Face Milling)
Pada frais muka, pisau dipasang pada spindel yang memiliki sumbu putar tegak lurus terhadap permukaan benda kerja. Permukaan Teknik Pemesinan 188 hasil proses frais dihasilkan dari hasil penyayatan oleh ujung dan selubung pisau.
3. Frais Jari (End Milling)
Pisau pada proses frais jari biasanya berputar pada sumbu yang tegak lurus permukaan benda kerja. Pisau dapat digerakkan menyudut untuk menghasilkan permukaan menyudut. Gigi potong pada pisau terletak pada selubung pisau dan ujung badan pisau.
B. Metode Proses Frais
Metode proses frais ditentukan berdasarkan arah relatif gerak makan meja Mesin Frais terhadap putaran pisau (Gambar 2.4.). Metode proses frais ada dua yaitu frais naik dan frais turun.

Gambar 2.4. (a)Frais naik (up milling) dan (b) frais turun (down milling).
1. Frais Naik (Up Milling )
Frais naik biasanya disebut frais konvensional (conventional milling). Gerak dari putaran pisau berlawanan arah terhadap gerak makan meja Mesin Frais (Gambar 7.4.). Sebagai contoh, pada proses frais naik apabila pisau berputar searah jarum jam, benda kerja disayat ke arah kanan. Penampang melintang bentuk beram (chips) untuk proses frais naik adalah seperti koma diawali dengan ketebalan minimal kemudian menebal. Proses frais ini sesuai untuk Mesin Frais konvensional/manual, karena pada mesin konvensional backlash ulir transportirnya relatif besar dan tidak dilengkapi backlash compensation.
2. Frais Turun (Down Milling)
Proses frais turun dinamakan juga climb milling. Arah dari putaran pisau sama dengan arah gerak makan meja Mesin Frais. Sebagai contoh Teknik Pemesinan 189 jika pisau berputar berlawanan arah jarum jam, benda kerja disayat ke kanan. Penampang melintang bentuk beram (chips) untuk proses frais naik adalah seperti koma diawali dengan ketebalan maksimal kemudian menipis. Proses frais ini sesuai untuk Mesin Frais CNC, karena pada mesin CNC gerakan meja dipandu oleh ulir dari bola baja, dan dilengkapi backlash compensation. Untuk Mesin Frais konvensional tidak direkomendasikan melaksanakan proses frais turun, karena meja Mesin Frais akan tertekan dan ditarik oleh pisau. Proses pemesinan dengan Mesin Frais merupakan proses penyayatan benda kerja yang sangat efektif, karena pisau frais memiliki sisi potong jamak. Apabila dibandingkan dengan pisau bubut, maka pisau frais analog dengan beberapa buah pisau bubut (Gambar 2.5.). Pisau frais dapat melakukan penyayatan berbagai bentuk benda kerja, sesuai dengan pisau yang digunakan. Proses meratakan bidang, membuat alur lebar sampai dengan membentuk alur tipis bisa dilakukan oleh pisau frais ( Gambar 2.6.).
Gambar 2 5. Pisau frais identik dengan beberapa pahat bubut.

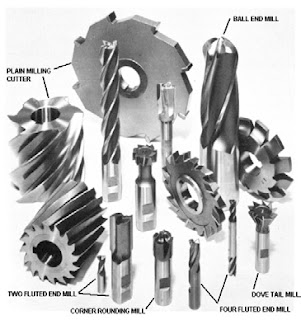

Gambar 2 6. Berbagai jenis bentuk pisau frais untuk Mesin Frais horizontal dan vertical.
